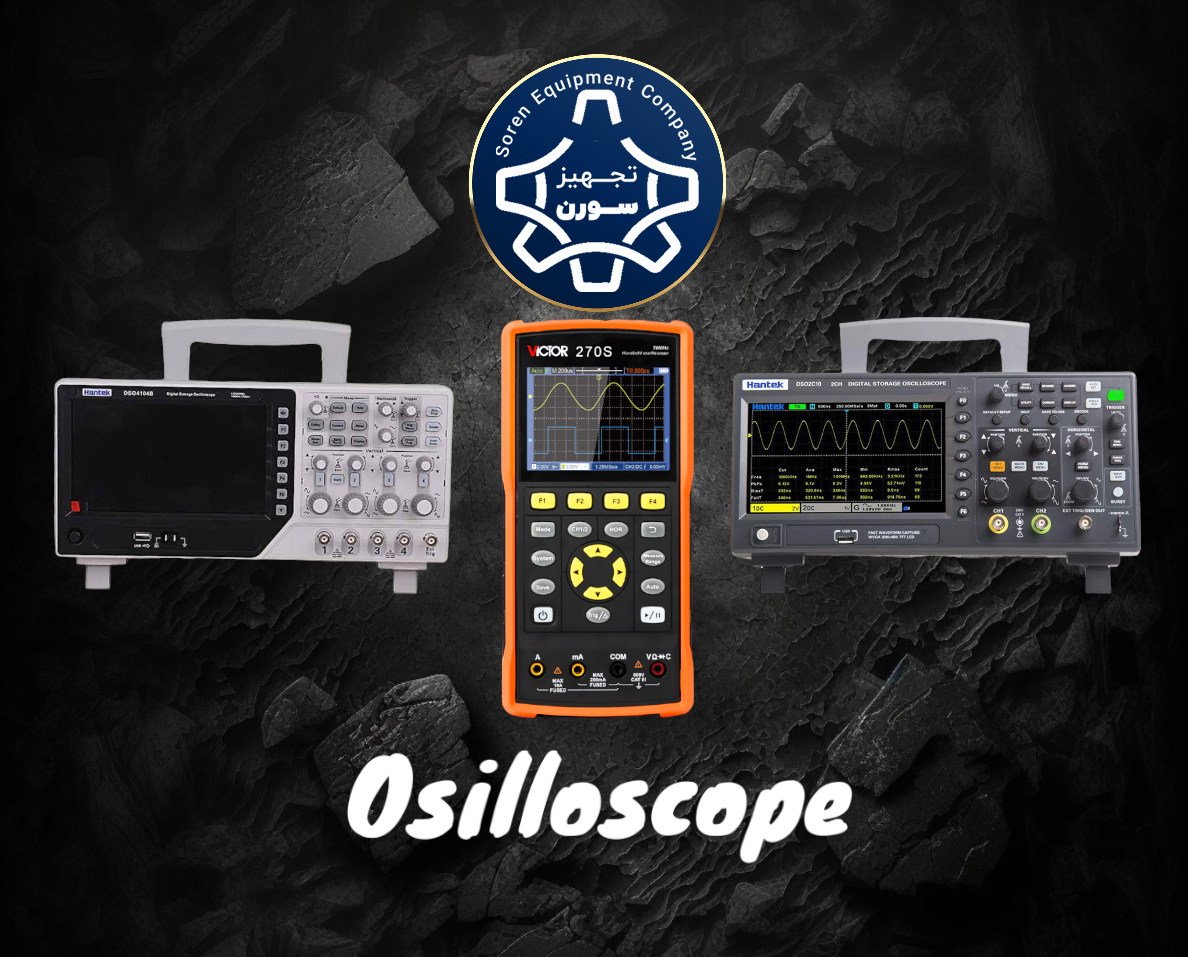

اسیلوسکوپ چیست و چه کاربردهایی دارد؟

اسیلوسکوپ یک دستگاه الکترونیکی است که با نمایش شکل موج سیگنال‌های ولتاژ در برابر زمان، امکان بررسی و تحلیل خصوصیات آن‌ها را می‌دهد. این دستگاه یک ابزار ضروری و پرکاربرد برای مهندسان برق، پژوهشگران و تعمیرکاران در زمینه‌های مختلف علمی، صنعتی و آموزشی است. اسیلوسکوپ قادر است به تعداد محدود (معمولا دو یا چهار) سیگنال را همزمان روی صفحه نمایش خود به نمایش بگذارد.

اسیلوسکوپ به دو نوع آنالوگ و دیجیتال تقسیم می‌شود که با روش‌های مختلف سیگنال را نشان می‌دهند.

1- اسیلوسکوپ آنالوگ : چگونه کار می کند؟ در این نوع اسکوپ، لامپ پرتو کاتد استفاده می شود که پرتو الکترون را به سمت صفحه فسفر پرتاب می کند. صفحه فسفر با درخشیدن نقطه های پرتاب شده، شکل موج را نشان می دهد. این شکل موج به صورت آنالوگ است و قابل ذخیره سازی نیست. این نوع اسکوپ ها حجم زیاد دارند و صفحه نمایش آن ها کوچک و تک رنگ است. برای تعیین پارامتر های شکل موج، باید به صورت چشم انداز عمل کرد. به عنوان مثال، برای سنجش Vpp، تعداد خانه های عمودی شکل موج را از پیک پایینی تا پیک بالایی شمرده و در مقیاس ولتاژ ضرب کنید.

2- اسیلوسکوپ دیجیتال : چه تفاوتی با اسکوپ آنالوگ دارد؟ در این نوع اسکوپ، سیگنال ورودی با استفاده از مبدل A/D به داده های دیجیتال تبدیل می شود و با استفاده از پردازشگر تحلیل و نمایش داده می شود. این نوع اسکوپ ها دارای وزن کم ، صفحه نمایشگر های LCD رنگی ، قابلیت محاسبه خودکار مشخصه های سیگنال، قابلیت ذخیره سازی شکل موج، قابلیت اتصال به کامپیوتر ، قابلیت کالیبره خودکار ، صفحه نمایشگر بزرگ ، قابلیت حمل آسان و قیمت مناسب هستند. برای مثال، برای محاسبه Vpp، کافی است از آپشن measure استفاده کنید و مقادیر را بدون نیاز به هیچ محاسبه ای ببینید.
